Produkte

Einfach, modular und kompatibel.

Die SwissBlock®-Systemsteine sind exklusiv bei unseren lokalen Herstellpartnern erhältlich. Adapter und die BaseX® sind sowohl direkt bei uns wie auch bei einzelnen Herstellern erhältlich.


Bei Fragen oder für weitere Informationen wenden Sie sich jederzeit gerne direkt an uns oder an einen unserer Hersteller.

3K Standard-Block

Länge

150 cm

Breite

50 cm

Höhe

50 cm

Gewicht

900 kg

- 3 Konnektoren

- 2 SwissLoop®-Systemanker

Art. 3K SB

2K Standard-Block

Länge

100 cm

Breite

50 cm

Höhe

50 cm

Gewicht

600 kg

- 2 Konnektoren
- 2 SwissLoop®-Systemanker

Art. 2K SB

1K Standard-Block

Länge

50 cm

Breite

50 cm

Höhe

50 cm

Gewicht

300 kg

- 1 Konnektor

- 1 SwissLoop®-Systemanker

Art. 1K SB

3K Abschluss-Block

Länge

150 cm

Breite

50 cm

Höhe

50 cm

Gewicht

870 kg

- 3 Negativ-Konnektoren

- 2 Gewindetransportanker

Art. 3K SB-AB

2K Abschluss-Block

Länge

100 cm

Breite

50 cm

Höhe

50 cm

Gewicht

580 kg

- 2 Negativ-Konnektoren

- 2 Gewindetransportanker

Art. 2K SB-AB

1K Abschluss-Block

Länge

50 cm

Breite

50 cm

Höhe

50 cm

Gewicht

290 kg

- 1 Negativ-Konnektor

- 1 Gewindetransportanker

Art. 1K SB-AB

3K TEC-Standard-Block

Länge

150 cm

Breite

50 cm

Höhe

50 cm

Gewicht

885 kg

- 3 vertikale Durchdringungen Ø 50 mm

- 3 Konnektoren

- 2 SwissLoop®-Systemanker

Art. 3K SB-T

2K TEC-Standard-Block

Länge

100 cm

Breite

50 cm

Höhe

50 cm

Gewicht

590 kg

- 2 vertikale Durchdringungen Ø 50 mm

- 2 Konnektoren
- 2 SwissLoop®-Systemanker

Art. 2K SB-T

1K TEC-Standard-Block

Länge

50 cm

Breite

50 cm

Höhe

50 cm

Gewicht

295 kg

- 1 vertikale Durchdringung Ø 50 mm

- 1 Konnektor

- 1 SwissLoop®-Systemanker


Art. 1K SB-T

3K TEC-Abschluss-Block

Länge

150 cm

Breite

50 cm

Höhe

50 cm

Gewicht

855 kg

- 3 vertikale Durchdringungen Ø 50 mm

- 3 Negativ-Konnektoren

- 2 Gewindetransportanker

Art. 3K SB-ABT

2K TEC-Abschluss-Block

Länge

100 cm

Breite

50 cm

Höhe

50 cm

Gewicht

570 kg

- 2 vertikale Durchdringungen Ø 50 mm

- 2 Negativ-Konnektoren
- 2 Gewindetransportanker

Art. 2K SB-ABT

1K TEC-Abschluss-Block

Länge

50 cm

Breite

50 cm

Höhe

50 cm

Gewicht

285 kg

- 1 vertikale Durchdringung Ø 50 mm

- 1 Negativ-Konnektor

- 1 Gewindetransportanker


Art. 1K SB-ABT

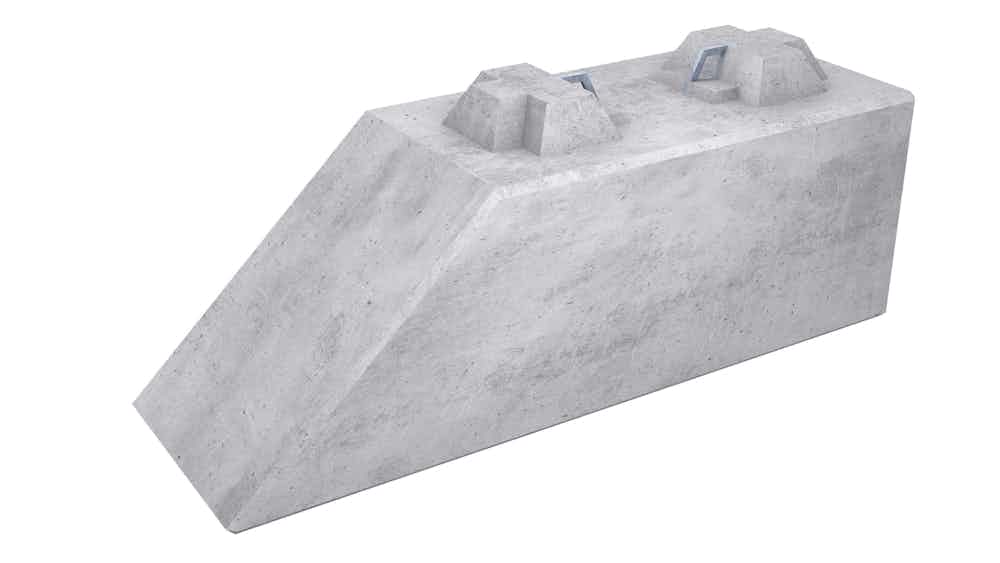

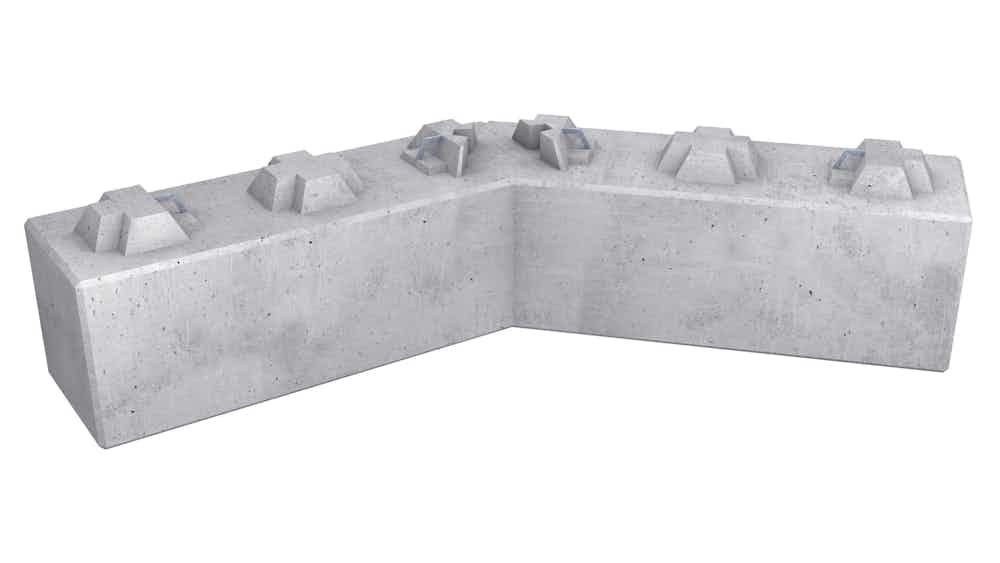

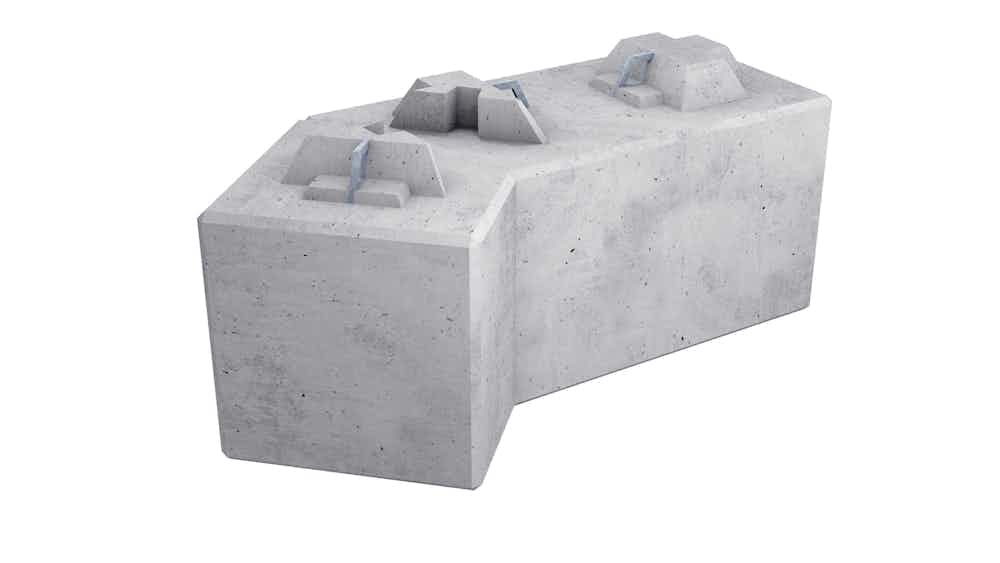

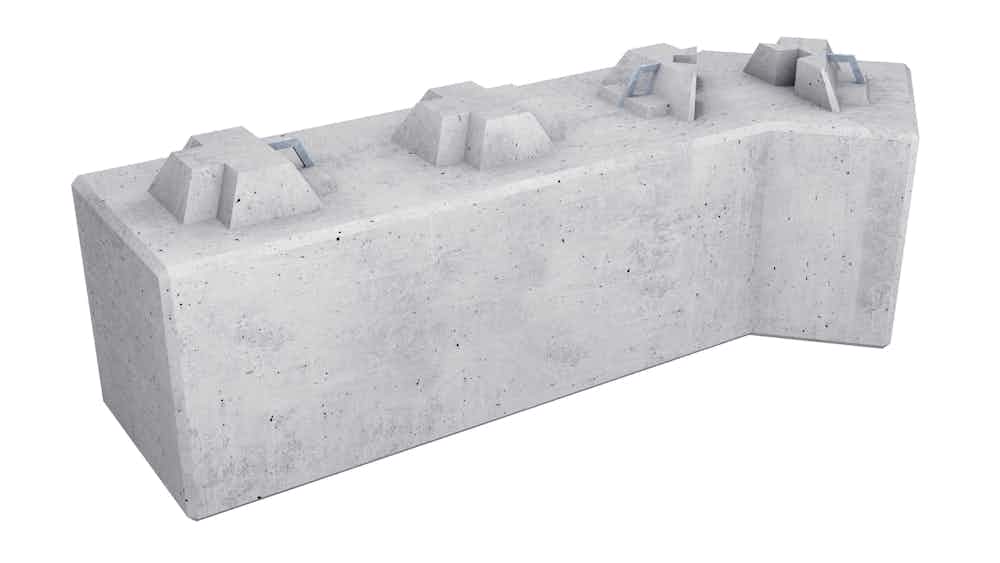

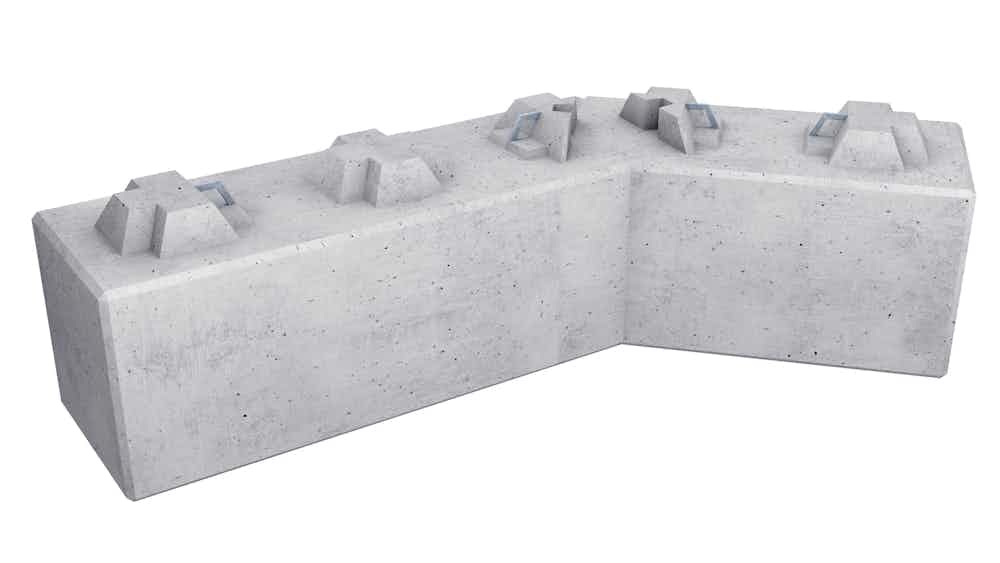

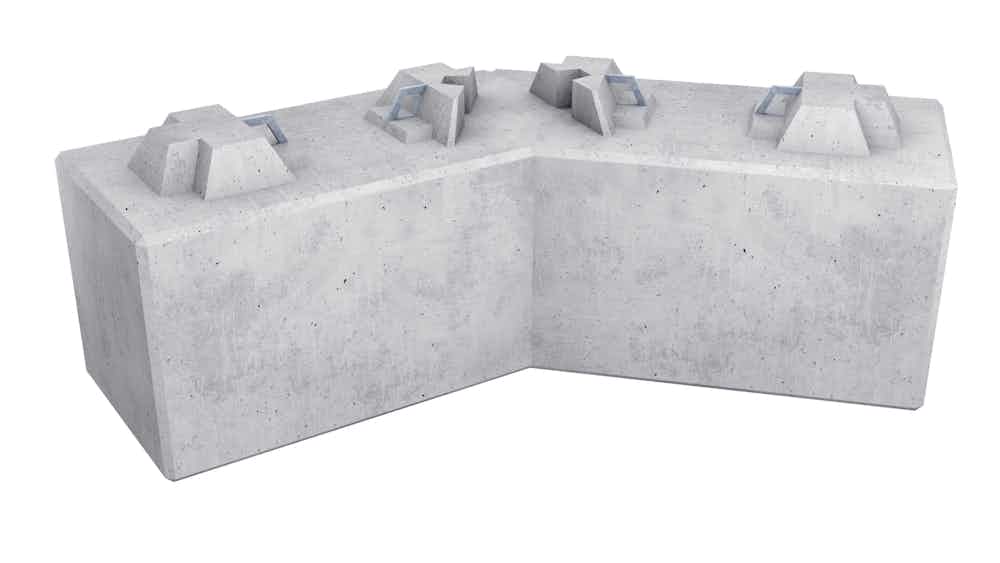

3K/2K 45° Standard-Block

Länge

150 cm (100 cm)

Breite

50 cm

Höhe

50 cm

Gewicht

730 kg

- 2 Konnektoren / 3 Negativ-Konnektoren

- 2 SwissLoop®-Systemanker

Art. SB-45°

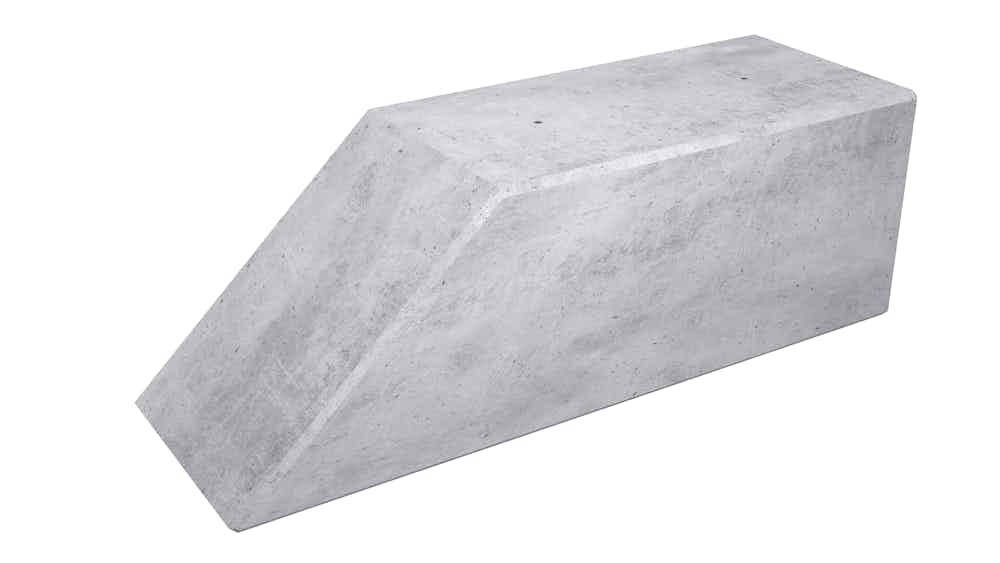

3K/2K 45° Abschluss-Block

Länge

150 cm (100 cm)

Breite

50 cm

Höhe

50 cm

Gewicht

710 kg

- 3 Negativ-Konnektoren

- 2 Gewindetransportanker

Art. AB-45°

3K Sockel-Block

Länge

150 cm

Breite

50 cm

Höhe

50 cm

Gewicht

880 kg

- Anschlussmöglichkeit mit 4 Gewindetransportanker

- 2 Konnektoren

- 2 SwissLoop®-Systemanker

Art. 3K SB-S

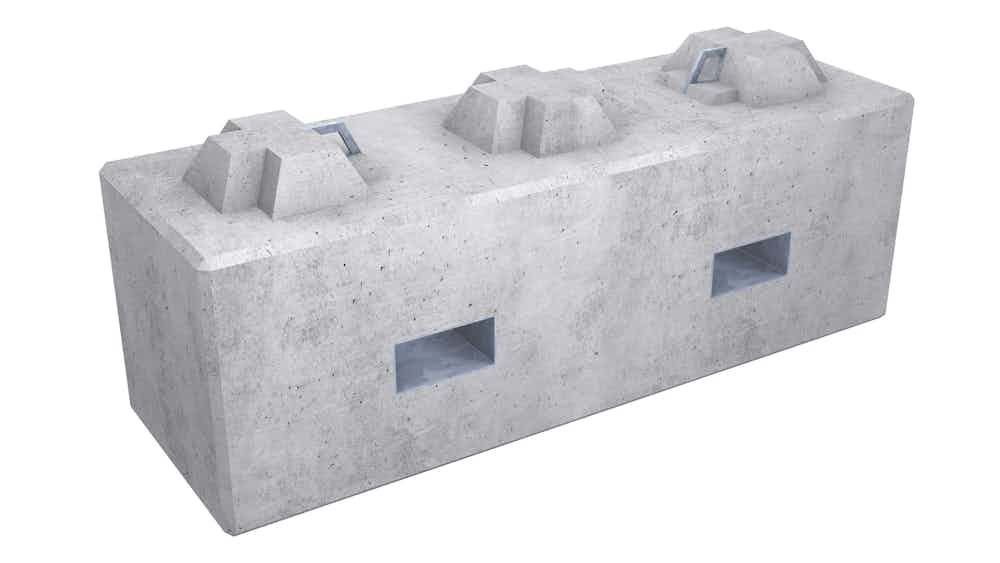

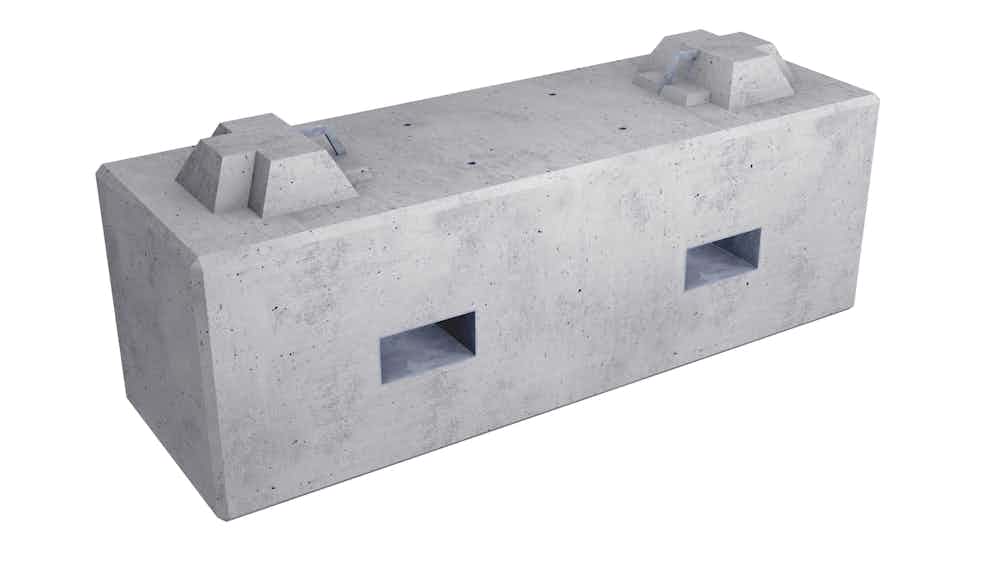

3K Standard-Block mit Gabelführungen

Länge

150 cm

Breite

50 cm

Höhe

50 cm

Gewicht

850 kg

- 3 Konnektoren

- 2 SwissLoop®-Systemanker

- 2 Gabelführungen BxH: 190 mm x 90 mm

Art. 3K SB-GF

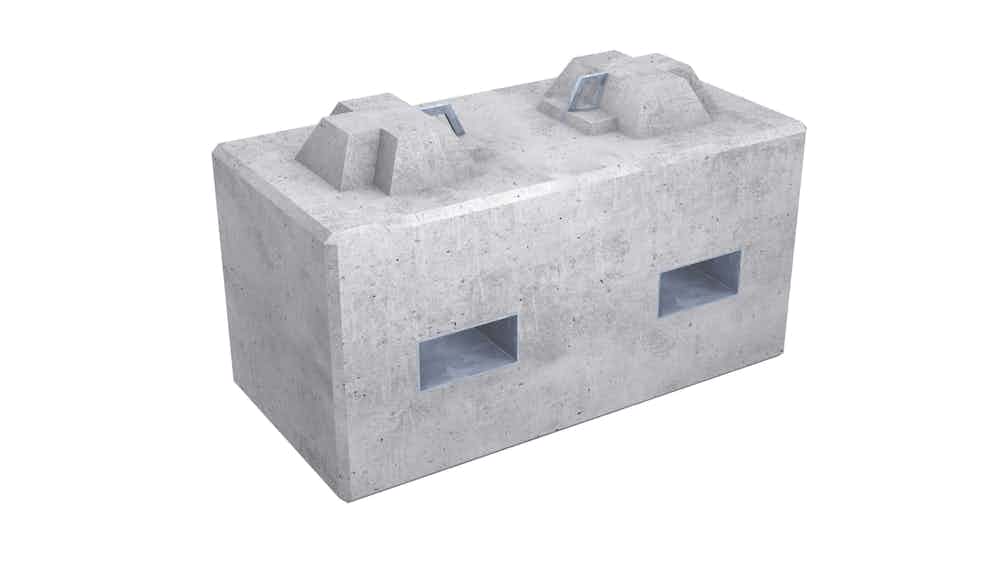

2K Standard-Block mit Gabelführungen

Länge

100 cm

Breite

50 cm

Höhe

50 cm

Gewicht

570 kg

- 2 Konnektoren

- 2 SwissLoop®-Systemanker

- 2 Gabelführungen BxH: 130 mm x 60 mm

Art. 2K SB-GF

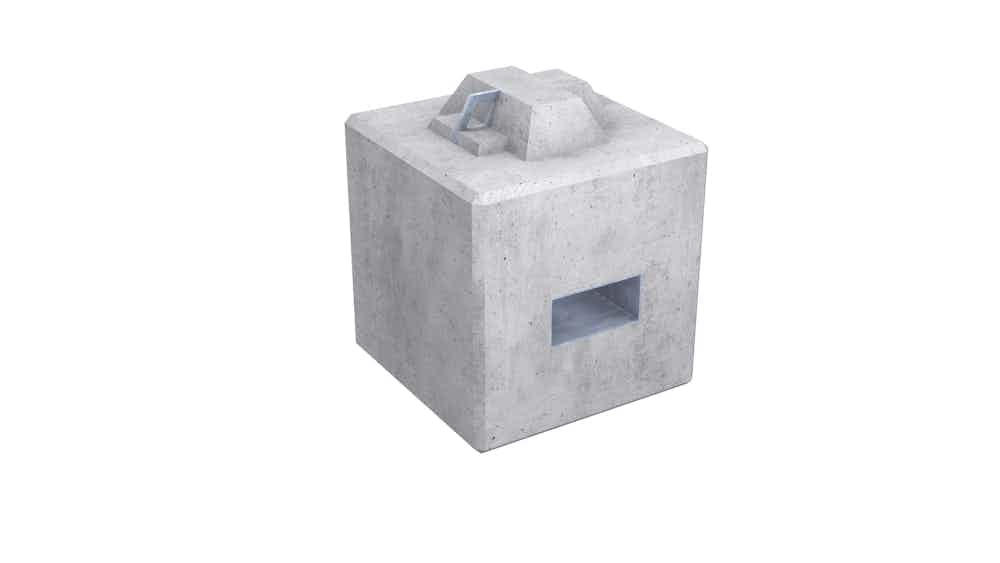

1K Standard-Block mit Gabelführung

Länge

50 cm

Breite

50 cm

Höhe

50 cm

Gewicht

285 kg

- 1 Konnektor
- 1 SwissLoop®-Systemanker

- 1 Gabelführung BxH: 130 mm x 60 mm

Art. 1K SB-GF

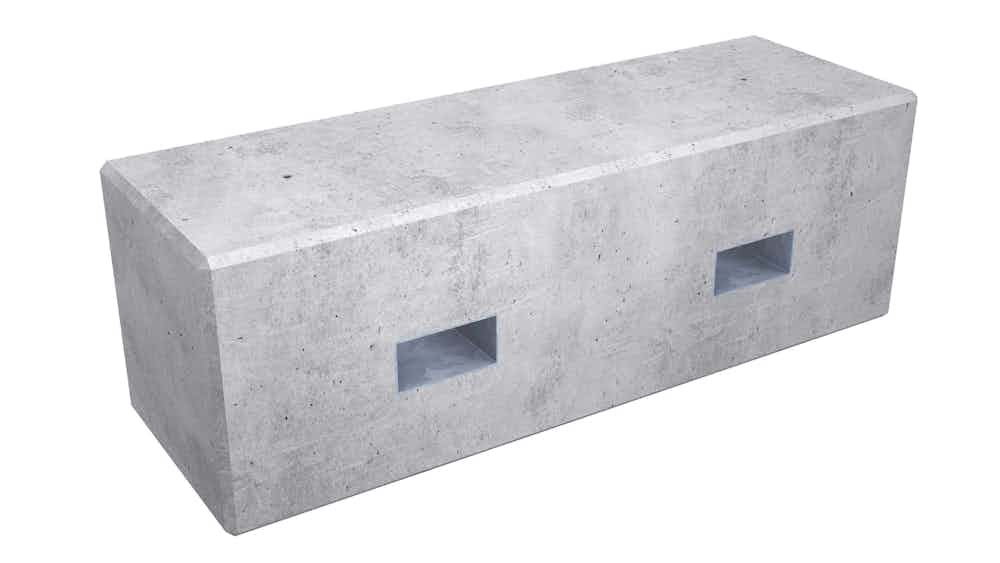

3K Abschluss-Block mit Gabelführungen

Länge

150 cm

Breite

50 cm

Höhe

50 cm

Gewicht

820 kg

- 3 Negativ-Konnektoren

- 2 Gewindetransportanker

- 2 Gabelführungen BxH: 190 mm x 90 mm

Art. 3K SB-ABGF

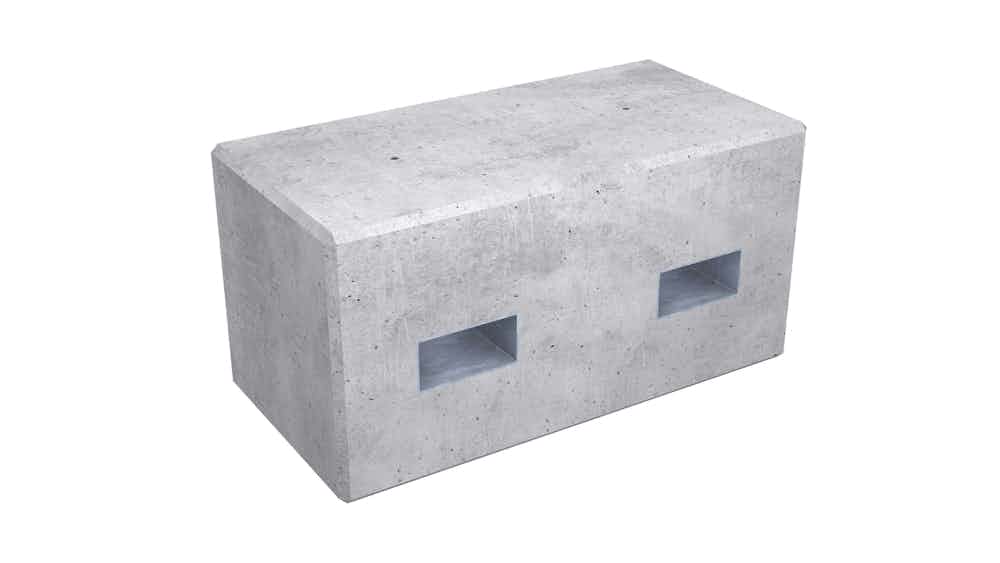

2K Abschluss-Block mit Gabelführungen

Länge

100 cm

Breite

50 cm

Höhe

50 cm

Gewicht

530 kg

- 2 Negativ-Konnektoren

- 2 Gewindetransportanker

- 2 Gabelführungen BxH: 190 mm x 90 mm

Art. 2K SB-ABGF

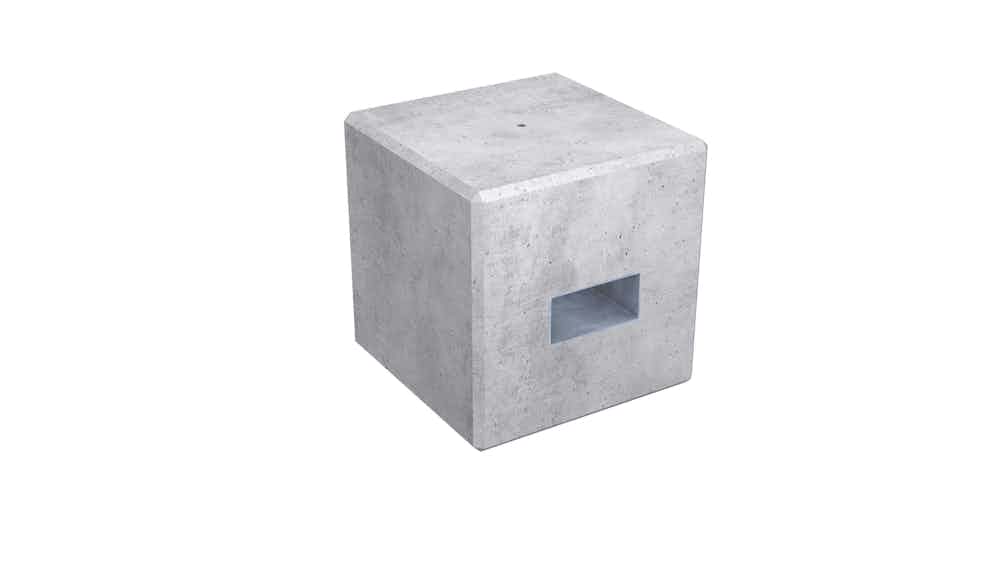

1K Abschluss-Block mit Gabelführung

Länge

50 cm

Breite

50 cm

Höhe

50 cm

Gewicht

265 kg

- 2 Negativ-Konnektoren

- 1 Gewindetransportanker

- 1 Gabelführungen BxH: 190 mm x 90 mm

Art. 1K SB-ABGF

3K Standard-Block mit Aussparungen

Länge

150 cm

Breite

50 cm

Höhe

50 cm

Gewicht

850 kg

- 3 Konnektoren

- 2 SwissLoop®-Systemanker

- 2 Aussparungen BxH: 190 mm x 95 mm

Art. 3K SB-AGF

2K Standard-Block mit Aussparungen

Länge

100 cm

Breite

50 cm

Höhe

50 cm

Gewicht

560 kg

- 2 Konnektoren

- 2 SwissLoop®-Systemanker

- 2 Aussparungen BxH: 190 mm x 95 mm

Art. 2K SB-AGF

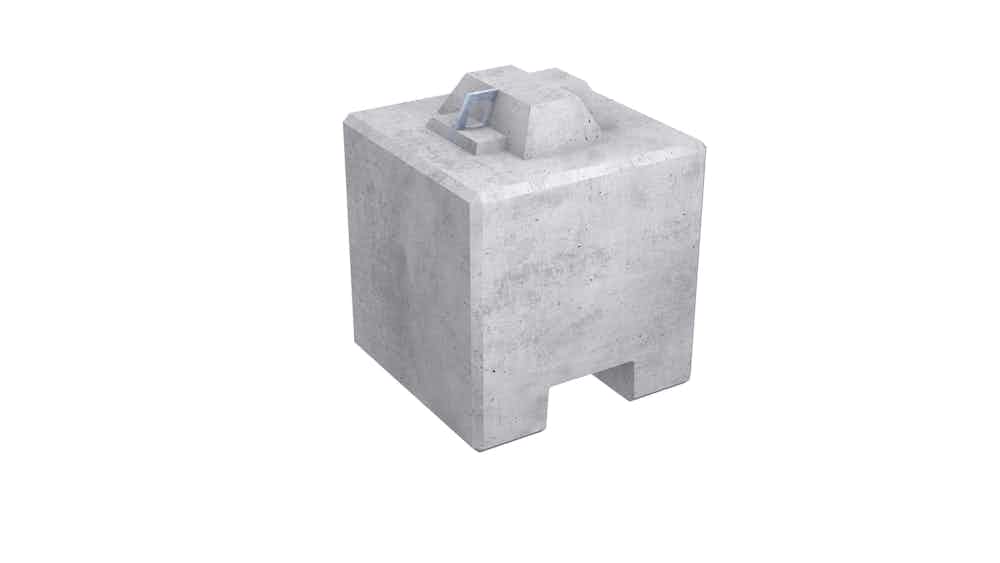

1K Standard-Block mit Aussparung

Länge

50 cm

Breite

50 cm

Höhe

50 cm

Gewicht

280 kg

- 1 Konnektor

- 1 SwissLoop®-Systemanker

- 1 Aussparung BxH: 190 mm x 95 mm

Art. 1K SB-AGF

3K Mauerkopf-Block

Länge

150 cm

Breite

50 cm (20 cm)

Höhe

50 cm (30 cm)

Gewicht

645 kg

- 3 Negativ-Konnektoren

- 2 Gewindetransportanker

Art. 3K SB-MKB

2K Mauerkopf-Block

Länge

100 cm

Breite

50 cm (20 cm)

Höhe

50 cm (30 cm)

Gewicht

430 kg

- 2 Negativ-Konnektoren

- 2 Gewindetransportanker

Art. 2K SB-MKB

1K Mauerkopf-Block

Länge

50 cm

Breite

50 cm (20 cm)

Höhe

50 cm (30 cm)

Gewicht

215 kg

- 1 Negativ-Konnektor

- 1 Gewindetransportanker

Art. 1K SB-MKB

2K Mauerkopf-Eck-Block links

Länge

100 cm (20 cm)

Breite

50 cm (20 cm)

Höhe

50 cm (30 cm)

Gewicht

460 kg

- 2 Negativ-Konnektoren

- 2 Gewindetransportanker

Art. 2K SB-MKB-L

2K Mauerkopf-Eck-Block rechts

Länge

100 cm (20 cm)

Breite

50 cm (20 cm)

Höhe

50 cm (30 cm)

Gewicht

460 kg

- 2 Negativ-Konnektoren

- 2 Gewindetransportanker

Art. 3K SB-MKB-R

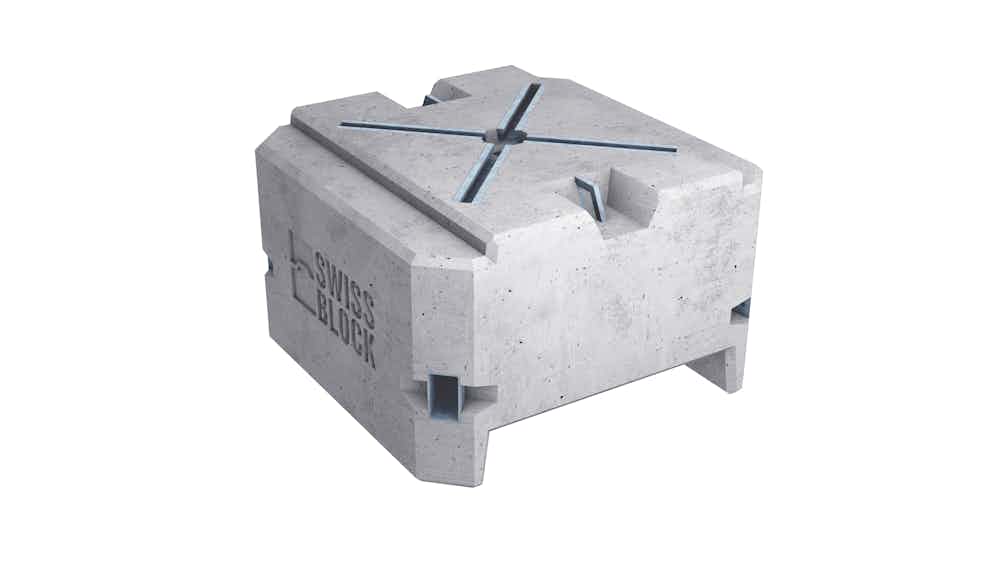

Das SwissBlock®-System

SwissBlock® ist ein modularer Betonblock, welcher aus normiertem Frischbeton oder hochwertigem Recyclingbeton produziert wird und sich explizit an die Fertigteilindustrie richtet. Das qualitativ hochwertige Betonfertigteil wird in einem Guss hergestellt und basiert auf den gültigen Bauproduktnormen. Gewicht sowie Statik sind für modernste bautechnische Einsätze dimensioniert und ermöglichen einen schnellen und trotzdem sicheren Einsatz. Die SwissBlock®-Systemsteine unterscheiden sich nicht nur in qualitativer Hinsicht, sondern auch bezüglich der Anwendungsmöglichkeiten deutlich von den bekannten «Lego-Blöcken». Die hohe Einsatztauglichkeit macht SwissBlock® einzigartig und zum flexibelsten Betonblocksystem in der Fertigteilbranche.


Vielfältige Anwendungsmöglichkeiten

Zum Transportieren und Versetzen werden keine besonderen Hebevorrichtungen benötigt. Der eigens entwickelte und geprüfte SwissLoop®-Systemanker ist ein statisch definierter Anschlagspunkt und integrierter Bestandteil von jedem SwissBlock®. Geometrie und Dimension des SwissLoop® sind auf einsatzübliche Hebezeuge, Gurten-, Ketten- oder Drahtseilgehänge ausgelegt. Der innovative SwissLoop®-Systemanker garantiert einen sicheren Einsatz und eine einfache mobile Anwendung. Neben der Aufgabe als Anhängepunkt dient der SwissLoop®-Systemanker als Anschlusspunkt für die SwissBlock®-Adapter und ermöglicht weitere Anwendungsmöglichkeiten der Systemsteine. Mit den SwissBlock®-Adaptern wird das Eigengewicht der Betonblöcke einfach und schnell aktiviert. Kanthölzer, Gerüstrohre, Alu-Truss-Systeme, Fahnenmasten, Hinweis- oder Verkehrstafeln können so kraftschlüssig an die Systemsteine montiert werden. Steck- und Schraubverbindungen garantieren einen sicheren, bequemen und zeitsparenden Einsatz ohne Dübel. Eine weitere Produktinnovation ist das modulare BaseX®-Ballastierungssystem, welches Konstruktionen wie Werkleitungs- und Kabelüberführungen, mobile Baustellen- und Strassenbeleuchtungsmasten oder Solaranlagen sowie Energietower sicher und flexibel stabilisiert. Der neue TEC-SwissBlock® mit vertikalen Durchdringungen, welcher das Verbinden der Blöcke mit Zugstangen ermöglicht, rundet das Produkteportfolio ab.


Einzigartiges Herstellernetzwerk

Ein grossflächiges Netzwerk mit über 30 regionalen Partnern in der Schweiz und Deutschland stellt die Verfügbarkeit der SwissBlock®-Systemsteine sicher. Transportwege werden dadurch verkürzt und lokal verfügbare Ressourcen optimal genutzt. Nebst dem Kauf stehen die Systemsteine übrigens auch auf Mietbasis zur Verfügung.


Downloads:

SwissBlock®-Flyer

SwissBlock®-Montageanleitung

Allgemeine Bauartgenehmigung Z-17.13-1251 nach EN 771-3


SwissBlock®-Adapter (leicht)

Gewicht

3.3 kg

- 8 mm Konstruktionsstahl

- feuerverzinkt

- inkl. Klemmplatte und Schrauben

Art. SB AD-L

SwissBlock®-Adapterwinkel (kurz)

Gewicht

1.8 kg

- 8 mm Konstruktionsstahl

- feuerverzinkt

- inkl. Schrauben

Art. SB AW-K

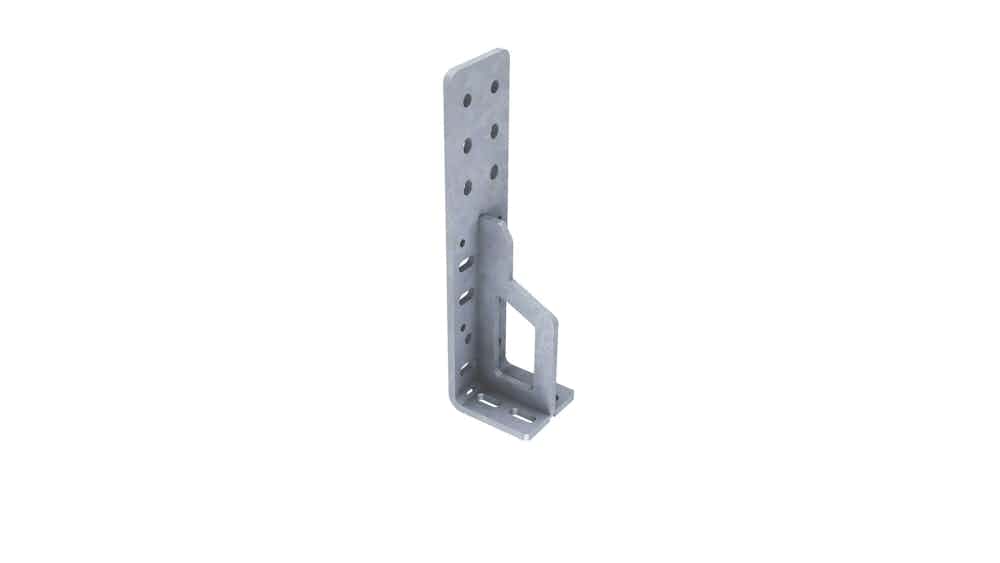

SwissBlock®-Adapterwinkel (lang)

Gewicht

2.6 kg

- 8 mm Konstruktionsstahl

- feuerverzinkt

- inkl. Schrauben

Art. SB AW-L

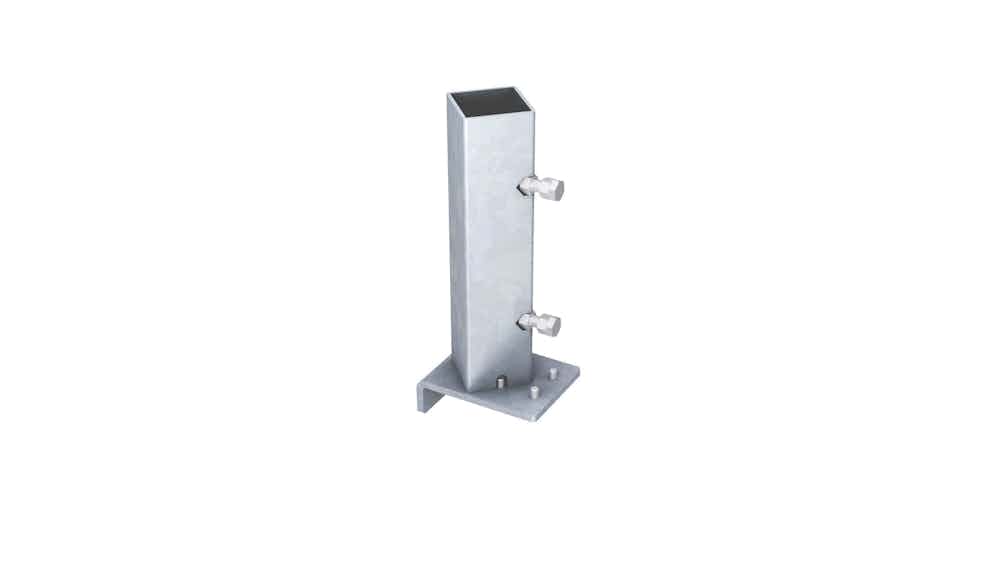

SwissBlock®-Halter für Signaltafel (einfach)

Gewicht

3.4 kg

- Rohr-/Mastdurchmesser: 60 mm o. weniger

- 8 mm Konstruktionsstahl

- feuerverzinkt

- inkl. Klemm- und Befestigungsschrauben

Art. SB HA-E

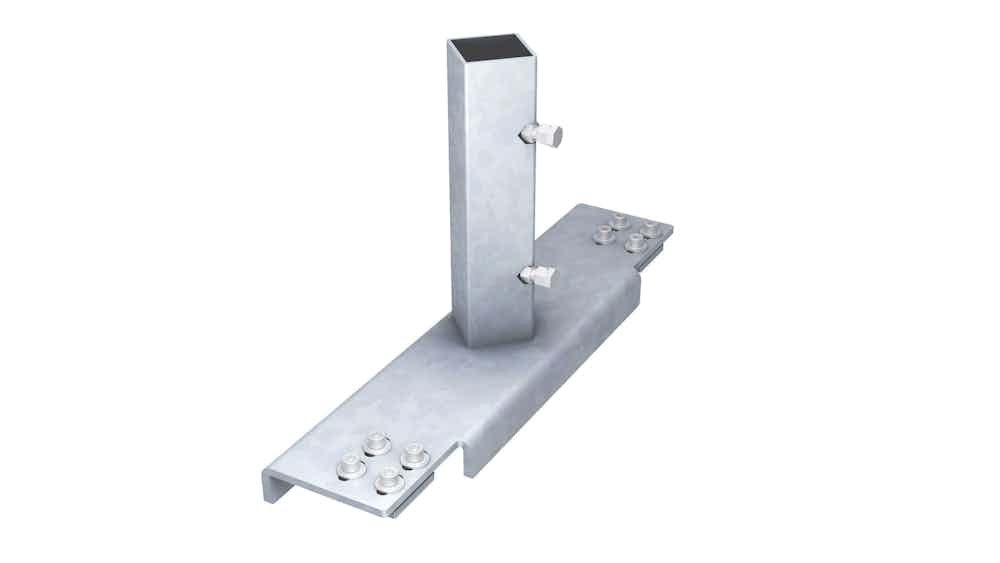

SwissBlock®-Halter für Signaltafel (doppelt)

Gewicht

9.7 kg

- Rohr-/Mastdurchmesser: 60 mm o. weniger

- 8 mm Konstruktionsstahl

- feuerverzinkt

- inkl. Klemm- und Befestigungsschrauben

Art. SB HA-D

SwissBlock®-Adapter

Mit den praktischen SwissBlock®-Adaptern kann das Eigengewicht der Betonblöcke ganz einfach statisch aktiviert werden. Ein paar Schraubenumdrehungen reichen und schon sind Kanthölzer, Gerüstrohre, Traversen-Systeme, Fahnenmasten oder Signalisationstafeln fix montiert. Das spart Zeit und Kosten und macht den SwissBlock® zu einem multifunktionalen Allrounder.


Auf Baustellen werden mit dem SwissBlock®-System verschiedene mobile Schutzbauten sowie Absperrungen realisiert – sei dies für mehr Sicherheit im Gleisbereich der Bahn oder entlang von Strassenbaustellen. Dank dieser innovativen Systemerweiterung können einbetonierte Fundamente, aufwendige und teure Hilfskonstruktionen ersetzt werden. Das Eigengewicht der Betonblöcke sorgt für ausreichend Stabilität und die wiederverwendbaren SwissBlock® sind sehr flexibel einsetzbar.


Downloads:

SwissBlock®-Adapter


BaseX®-Werkleitungs- und Kabelüberführung

- Spannweiten bis max. 18.0 m

- In Breite und Höhe stufenlos verstellbar

- Nutzlasten von min. 23 - max. 135 kg/m

- Platzsparende Stützfüsse mit 0.50 m Breite

- Stützen können nivelliert werden

- Ballastierung m. SwissBlock®­-Systemsteinen

- Statisch geprüft nach SIA- und DIN-Normen

- Schnelle Montage innert 30 Minuten

- Spindeladapter optional erhältlich

- Flexibles und modular erweiterbares System

- Preis ab CHF 5'060.- exkl. MwSt.

- Kann auch gemietet werden

Art. SB BX-WK

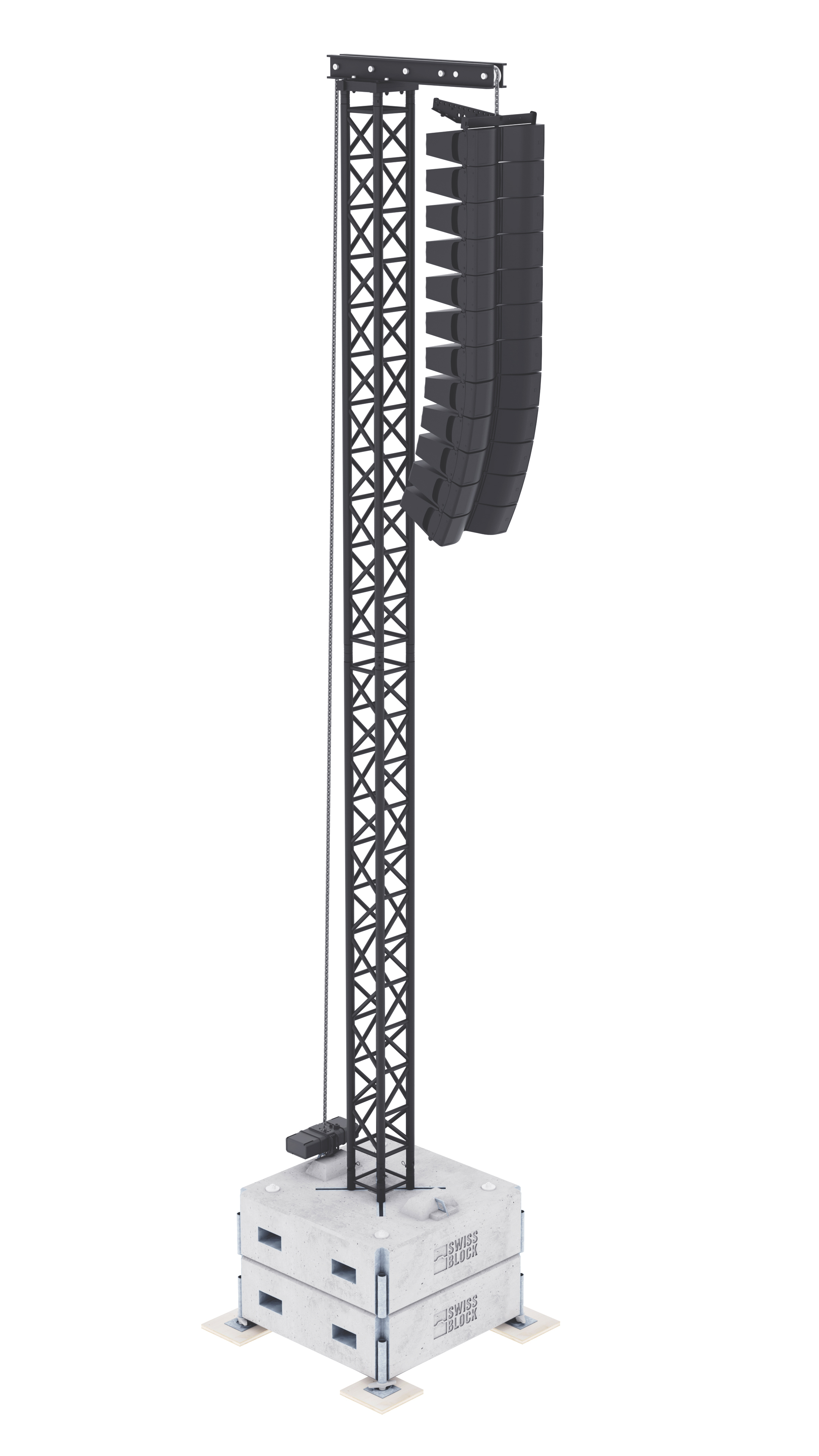

BaseX®-Ground Support


- Multifunktionales System, z.B. für

  mobile Solarleuchten,

  Beschallungs- und Lichtmasten,

  Kabelüberführungen, usw.

- Diverse Konfigurationsmöglichkeiten

- Modular erweiterbar

- Anschluss versch. Masten oder Traversen

- Masten können nivelliert/ausgerichtet werden

- Ballastierung m. SwissBlock®­-Systemsteinen

- Statisch geprüft nach SIA- und DIN-Normen

- Spindeladapter optional erhältlich


Art. SB BX-GS

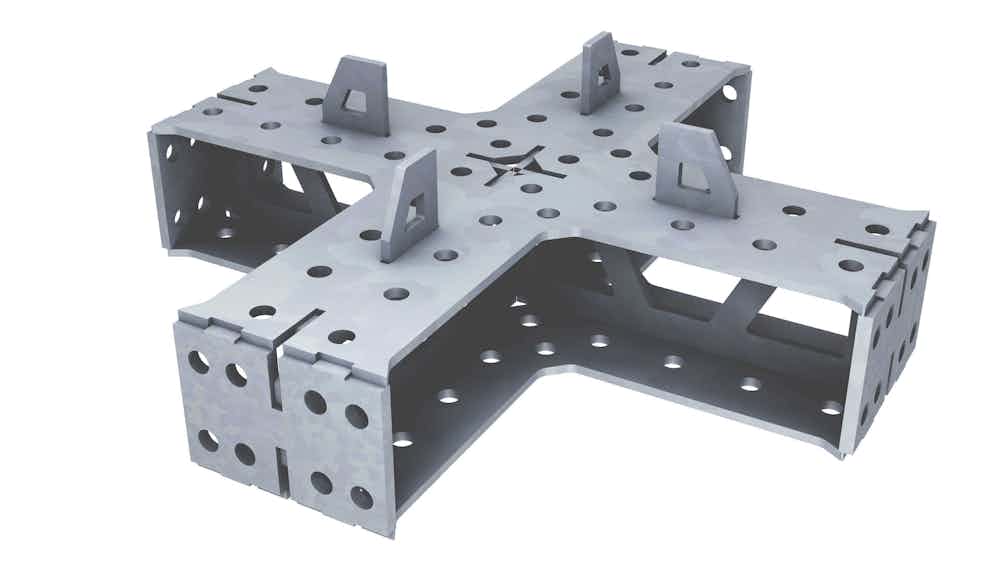

BaseX®-Fusskreuz

Länge

50 cm

Breite

50 cm

Höhe

10 cm

Gewicht

14.6 kg

- 6 mm / 8 mm hochfester Konstruktionsstahl

- Aufnahme für SwissBlock®-Konnektor

- feuerverzinkt

Art. BX FK

BaseX®-Aufsetzrahmen

Länge

50 cm

Breite

50 cm

Höhe

5 cm

Gewicht

7.2 kg

- 4 mm hochfester Konstruktionsstahl

- feuerverzinkt

- inkl. Schrauben

Art. BX FK

BaseX®-Konsole

Länge

21.2 cm

Breite

8.4 cm

Höhe

8.7 cm

Gewicht

1.4 kg

- 6 mm Konstruktionsstahl

- feuerverzinkt

- inkl. Schrauben

Art. BX K

BaseX®-Sternplatte

Länge

40 cm

Breite

40 cm

Höhe

8.5 cm

Gewicht

2.8 kg

- 5 mm Konstruktionsstahl

- feuerverzinkt

- inkl. Schraubenmaterial und Halbkonus für Traversenanschluss

Art. BX SP

BaseX®-Teleskopkopf

Länge

40 cm

Breite

40 cm

Höhe

120 cm

Gewicht

25.1 kg

- höhenverstellbar bis 0.50 m

- 360° drehbar

- feuerverzinkt

- inkl. Schrauben, Halbkonus und Bügel für Traversenanschluss

Art. BX TK

BaseX®-Spindeladapter

Länge

5.6 cm

Breite

13 cm

Höhe

10 cm

Gewicht

1.0 kg

- 8 mm Konstruktionsstahl

- Rohr 48.3 x 3.2 mm

- feuerverzinkt

- inkl. Schrauben

Art. BX FK

BaseX®- Das Werkleitungs- und Kabelüberführungssystem von SwissBlock®

Das BaseX®-System ist ein einzigartiges Werkleitungs- und Kabelüberführungssystem. Das System wurde spezifisch auf die Vorzüge der SwissBlock®-Systemsteine ausgerichtet mit dem Ziel, ein Überbrückungssystem zu realisieren, welches analog den Betonblöcken möglichst universell und bei unterschiedlichsten Baustellenbedürfnissen einsetzbar ist.


Geringer Platzbedarf

Die Vorzüge des BaseX®-Systems liegen im geringen Platzbedarf und in der grossen Anpassungsfähigkeit an die örtlichen Geländeverhältnisse. Mit einer Breite von 0.50 m sind die Stützenfüsse deutlich schmaler als bei herkömmlichen Kabelüberführungen. Gerade im städtischen Bereich und entlang von Strassen sowie Trottoirs ist die Systembreite ein massgebendes Kriterium. Die örtlichen Gegebenheiten und Geländeverhältnisse lassen bei Bauprojekten meist nur wenig Spielraum. Mit dem richtigen Konzept und einem flexiblen System können Gehwege auch während der Bauphase sicher genutzt werden.


Stufenlos verstellbar

Das System ist sowohl in der Höhe wie auch der Breite stufenlos verstellbar. Spannweiten bis zu 18 m und Durchgangshöhen bis 4.80 m können problemlos realisiert werden. Auch das Kompensieren von Gefällen oder unterschiedlichen Höhen der beiden Auflager ist mühelos möglich. Die standardmässig vorhandene Nivellierung gleicht Gefälle bis zu 5% aus. Bei grösseren Unebenheiten bieten die optional erhältlichen Spindeladapter einen sicheren Stand.


Hohe Nutzlasten für Werkleitungen

Ausgelegt auf unterschiedliche Anwendungen und Nutzlasten ist das System kompakt, leicht und flexibel. Nebst den üblichen Stromzuleitungen für konventionelle Kabelbrücken kann das System beispielsweise auch für die Überquerung von Wasserrohren, für Wellpoint-Anlagen oder Pumpleitungen für Beton eingesetzt werden. Je nach Spannweiten sind Nutzlasten bis zu 150 kg/m möglich.


Statisch geprüft nach SIA- und DIN-Normen

Für die Ballastierung kommen die bewährten SwissBlock®-Systemsteine zum Einsatz. Den gültigen SIA- und DIN-Normen entsprechend wird die Ballastierung je nach Standort in Abhängigkeit der Windzone und Geländekategorie sowie der Spannweite und der geplanten Standzeit den Gegebenheiten angepasst. Die Konstruktion ist dadurch standsicher, aber trotzdem sehr wirtschaftlich.


Schnelle und einfach Montage

Die hohe Modularität und die leichten Einzelteile machen die Montage der Kabelüberführung von SwissBlock® sehr einfach und mit weniger als einer halben Stunde Aufwand auch sehr schnell.


Downloads:

BaseX®-Ground Support Montageanleitung
